FEATURES
GFRP-RAVAR 특징
01
뛰어난 내식성
염해,산·알칼리 등 극한의 부식에 강하여 내구성이 우수합니다.
02
경량성
철근 대비 약 1/4 수준의 무게로 접어 공사비와 용이합니다.
03
높은 인장강도
높은 인장강도로 구조물의 안정성과 내하력을 충족합니다.
04
비전도성 · 비자성
전기나 자기의 영향을 받지 않아 다양한 환경에서 안전하게 사용할 수 있습니다.
05
긴 수명
부식으로 인한 성능저하 내열 적이 적고 구조물의 수명을 가능합니다.
06
친환경성
재활용이 가능하고 환경에 미치는 영향이 적습니다.
PROCESS
생산공정
01

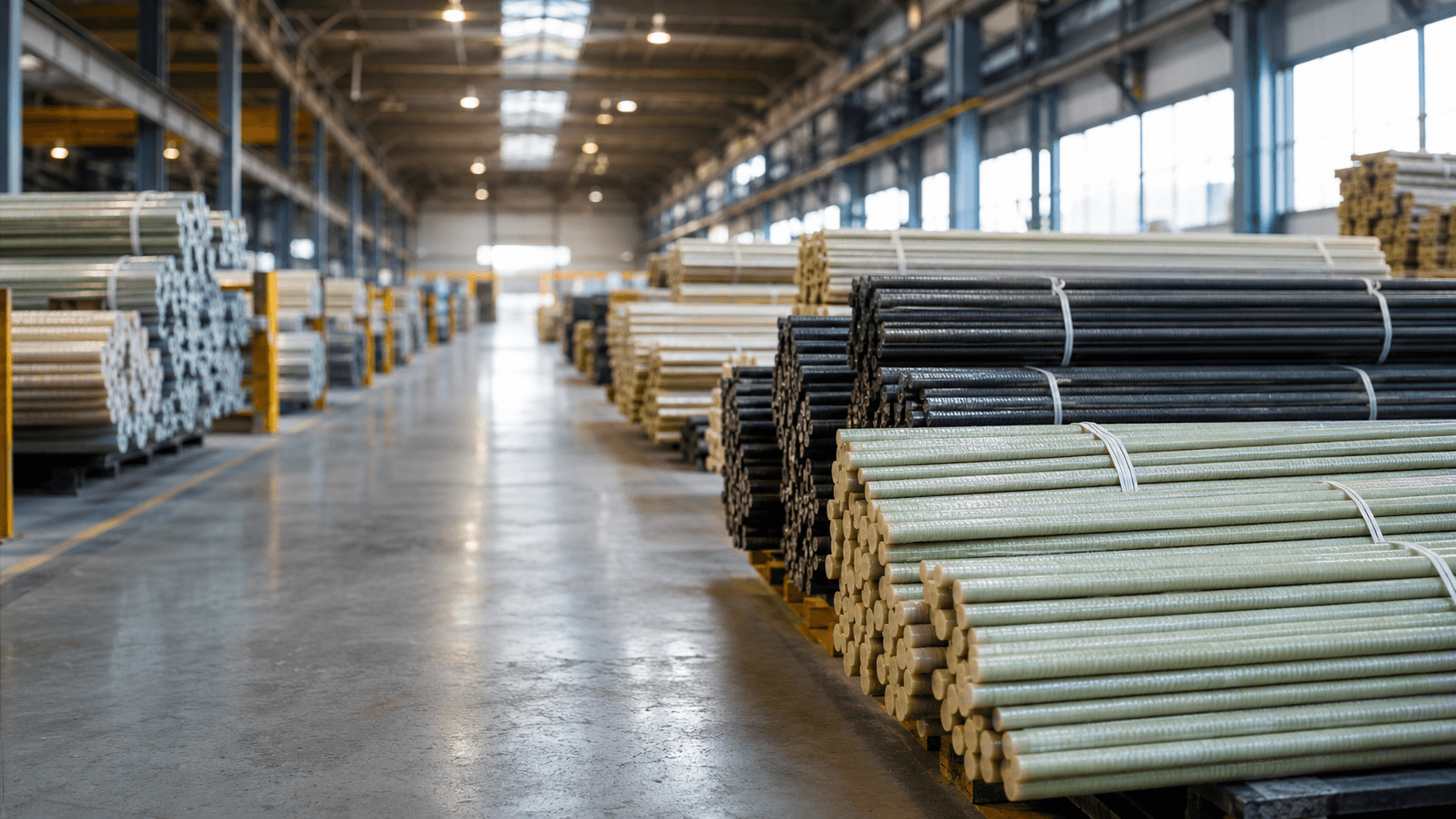

원자재 준비
유리섬유 및 수지 등
원자재의 입고 및 검사
02

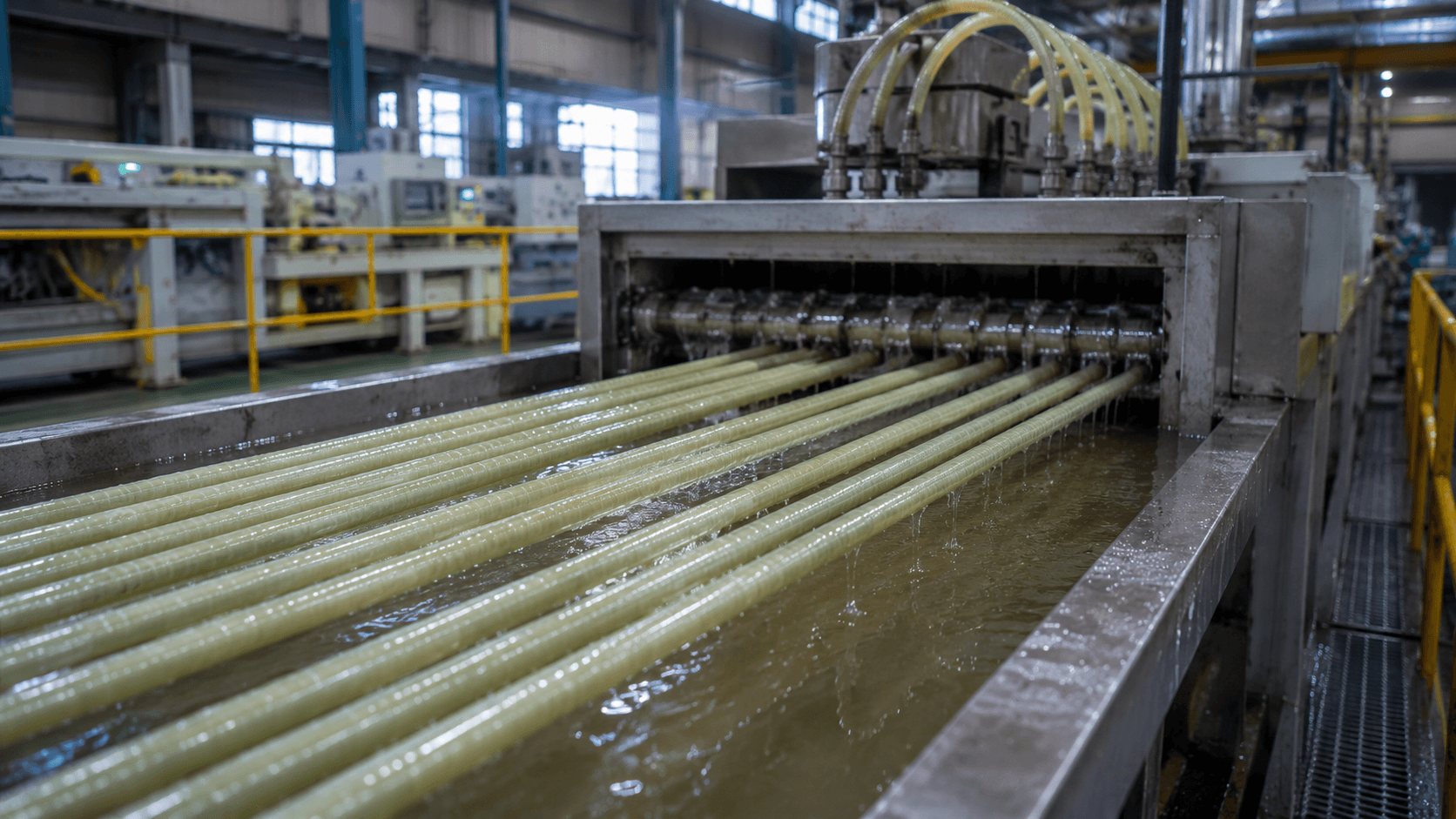

수지 함침
유리섬유에 수지를
균일하게 함침
03

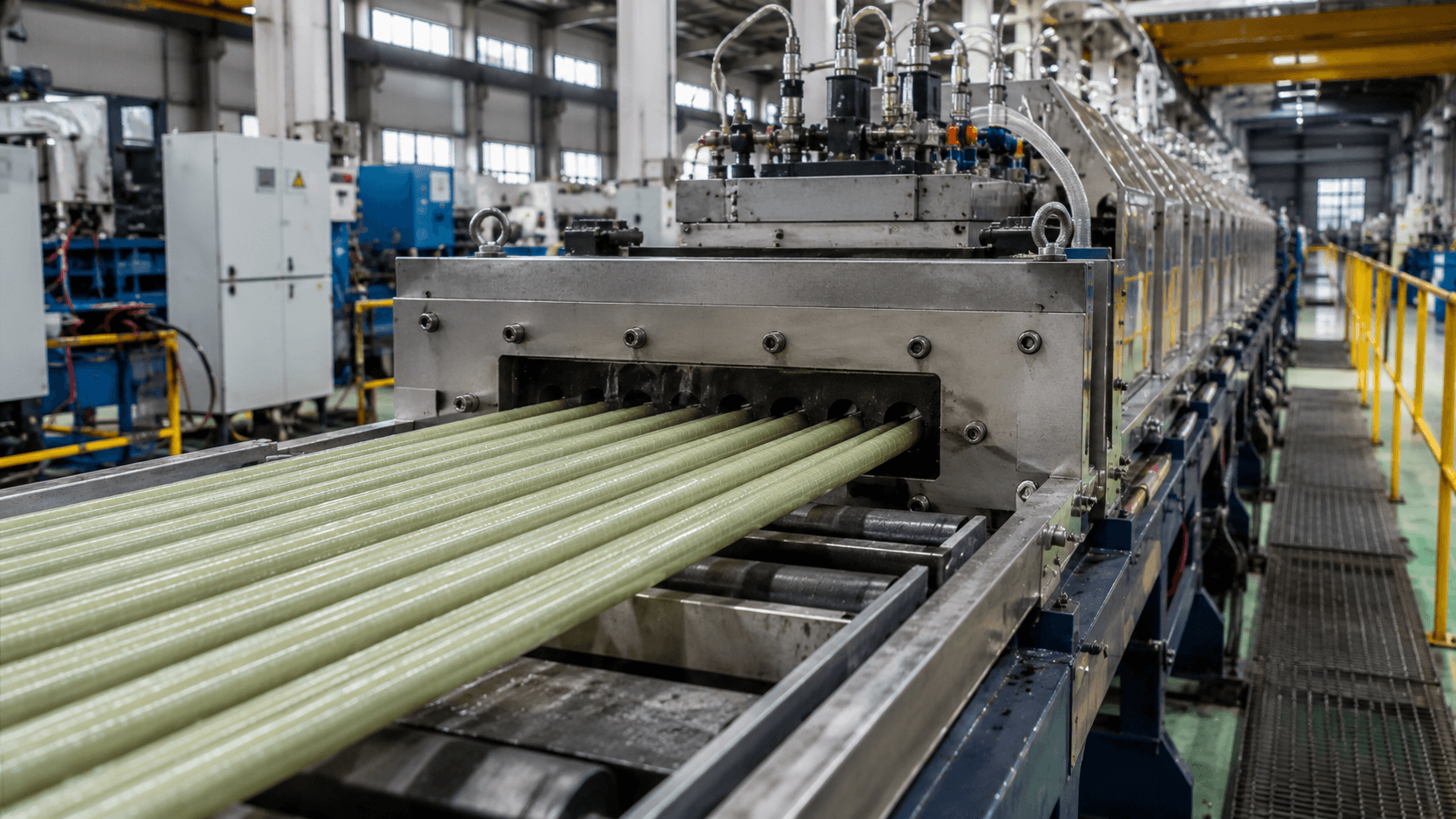

성형 및 경화
연속 압출 성형과 열 경화로
형상과 물성을 동시에 확보
04

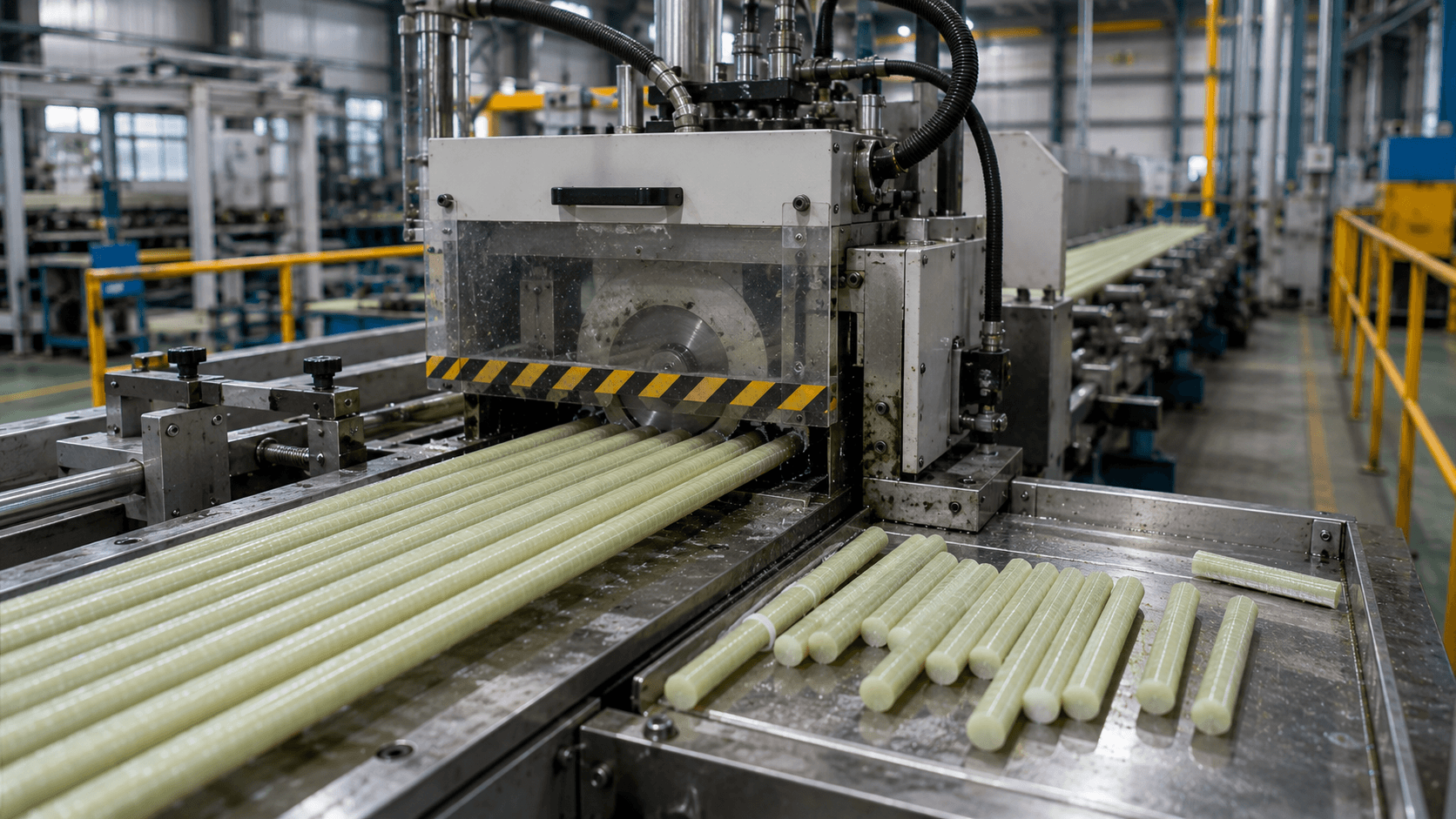

절단 공정
자동 절단기를 통해
규격 절단
05

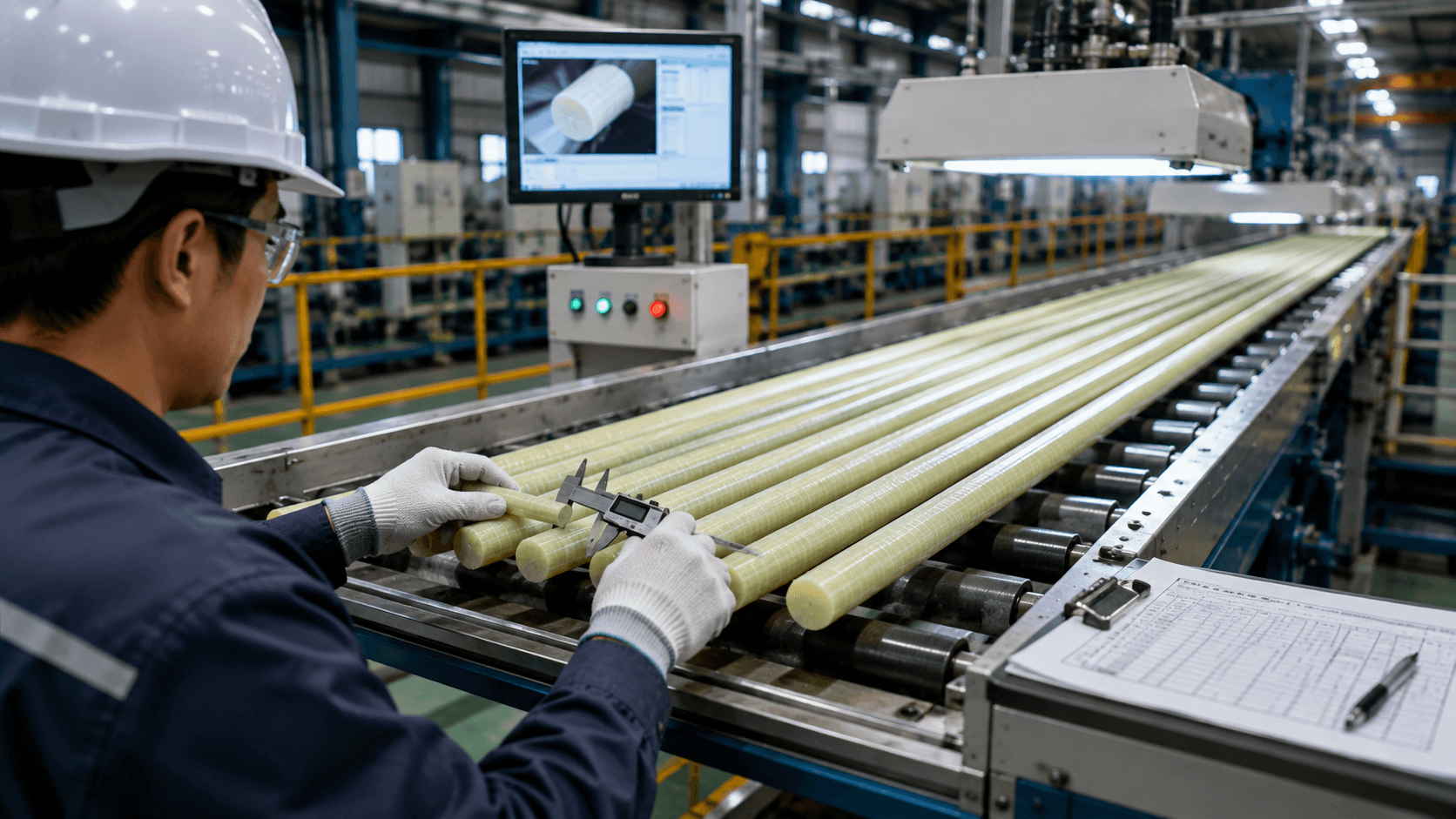

검사
치수 및 외관, 물성 검사로
품질 관리
06

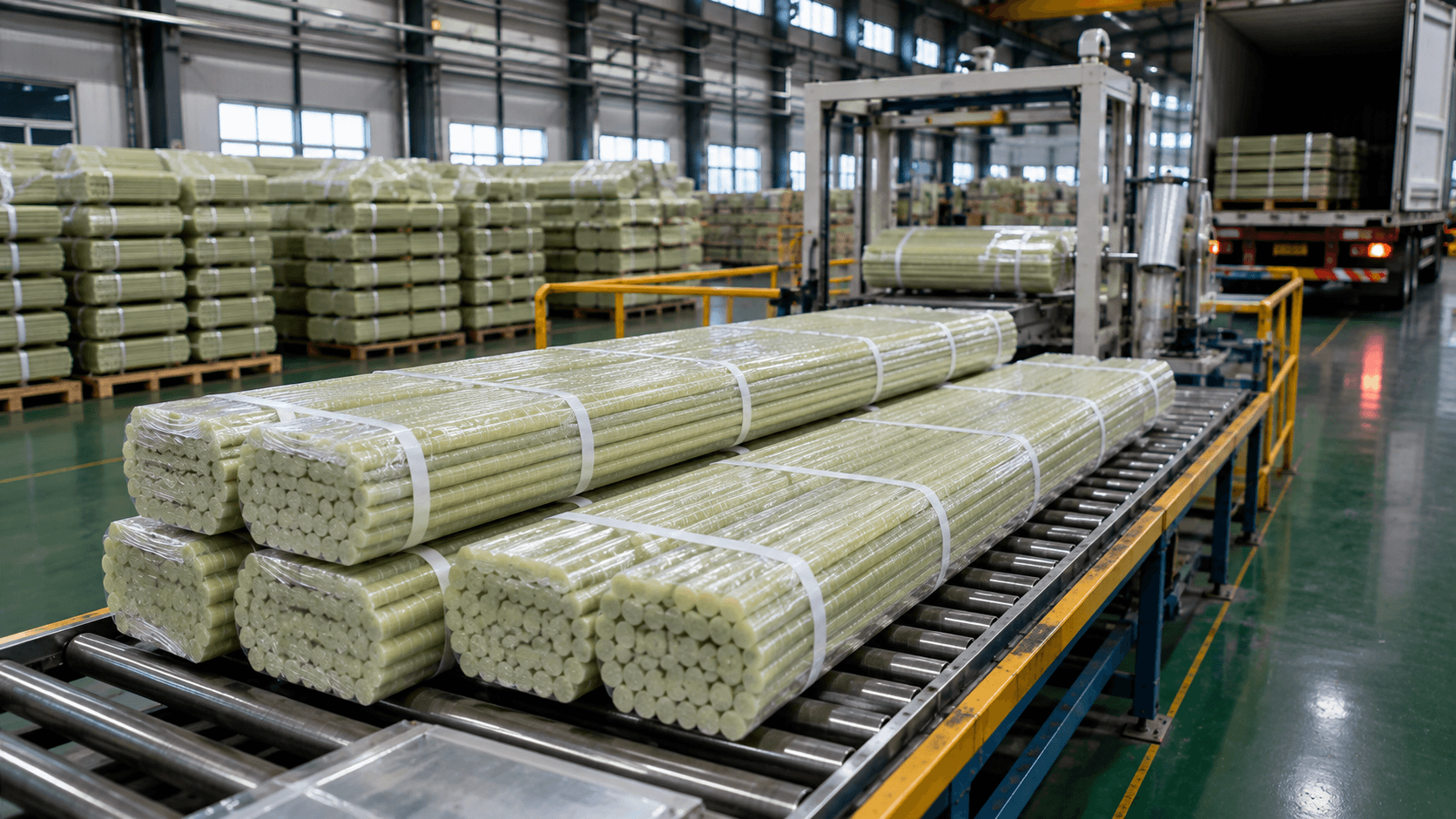

포장 및 출하
고객의 요구에 맞춘
안전한 포장 출하
PRODUCT
제품종류 및 규격

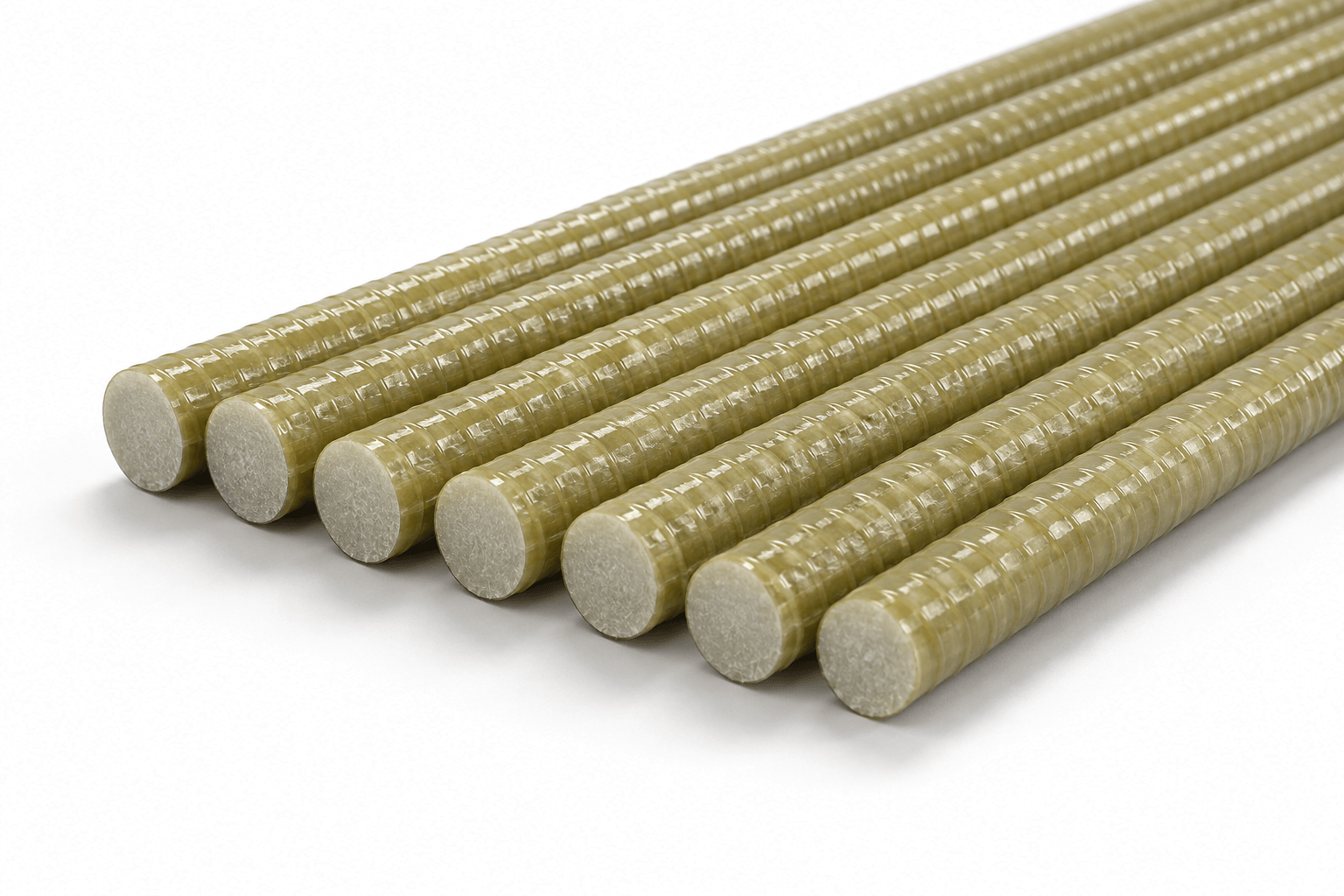

STRAIGHT TYPE GFRP-RAVAR
일반적인 직선 형태의 유리섬유 보강근으로, 콘크리트 구조물에 적용 가능합니다.
| 호칭(D) | 공칭지름 (mm) | 단면적 (mm²) | 허용인장강도 (MPa) |
|---|---|---|---|
| D10 | 10.0 | 78.5 | 1,000 이상 |
| D13 | 13.0 | 132.7 | 1,000 이상 |
| D16 | 16.0 | 201.1 | 1,000 이상 |
| D19 | 19.0 | 283.5 | 1,000 이상 |
| D22 | 22.0 | 380.1 | 1,000 이상 |
| D25 | 25.0 | 490.9 | 850 이상 |

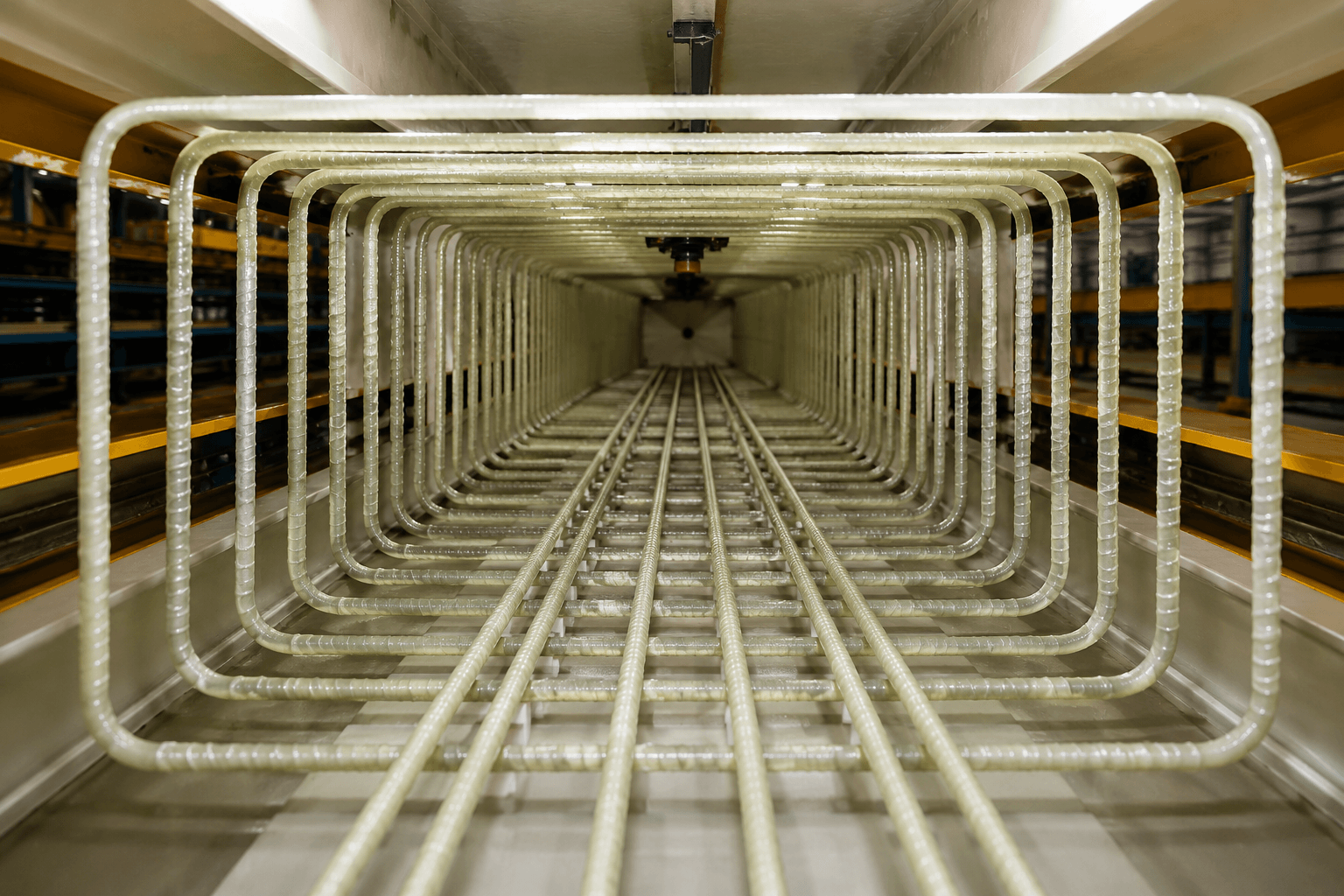

BENT TYPE GFRP-RAVAR
구부러진 형태의 유리섬유보강근으로 철근 가공형의 급조지, 시공 효율성과 안정성을 높여줍니다.
※ 도면 및 사양에 따라 생산, 고객 맞춤 생산, 사전 협의 필요
| 공칭지름 (mm) | 단면적 (mm²) | 허용인장강도 (MPa) |
|---|---|---|
| 10.0 ~ 25.0 | 동일 | STRAIGHT TYPE와 동일 |

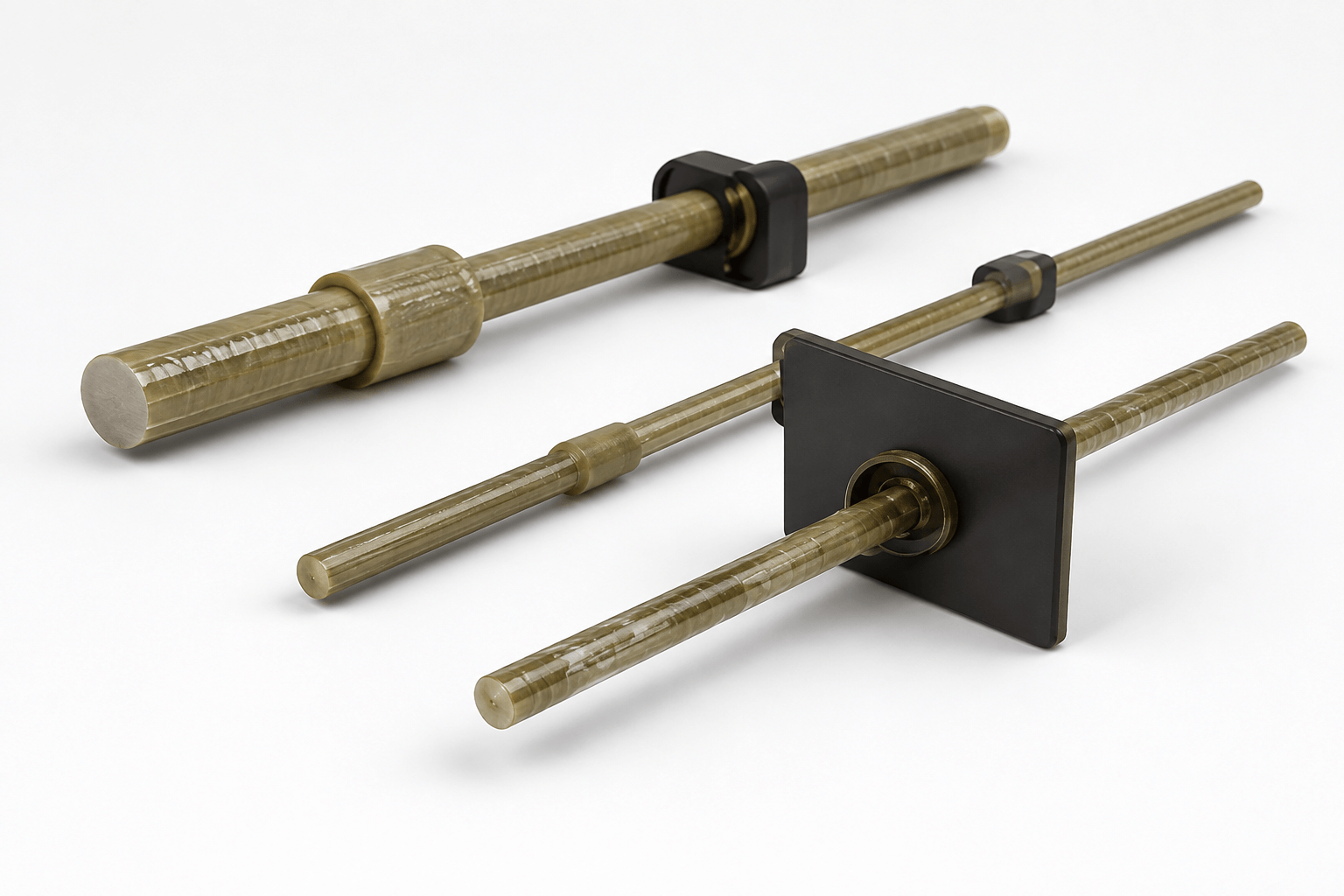

GFRP ROCK BOLT
터널 및 사면 보강용으로 사용되는 유리섬유 보강 볼트로, 우수한 안정강도와 내식성을 갖춥니다.
| 구분 | 단위 (Unit) | 제질기준 (Quality Standards) |
|---|---|---|
| 인장강도 (Tensile Strength) | MPa | ≥ 850 |
| 전단강도 (Shear Strength) | MPa | ≥ 150 |
| 유리섬유함유량 (Glass Fiber Content) | % | ≥ 70 |
| 최소직경 (Minimum Diameter) | mm | ≥ 20 |
* 상기 규격은 제품 특성에 따라, 제품의 성능 개선을 위해 예고 없이 변경될 수 있습니다.
TECHNICAL DATA
기술 자료를 확인하세요
적용사례 · 시험성적서 · 관련 설계기준 자료를 자료실에서 제공합니다.
하랑기술 자료실에서는 실제 현장에 적용된 시공 사례와 공인기관 시험성적서, 관련 설계기준 자료를 제공하고 있습니다.
추가로 필요한 자료가 있으시면 언제든 문의해 주시기 바랍니다.
